详情内容 产品简介 / INTRODUCTION

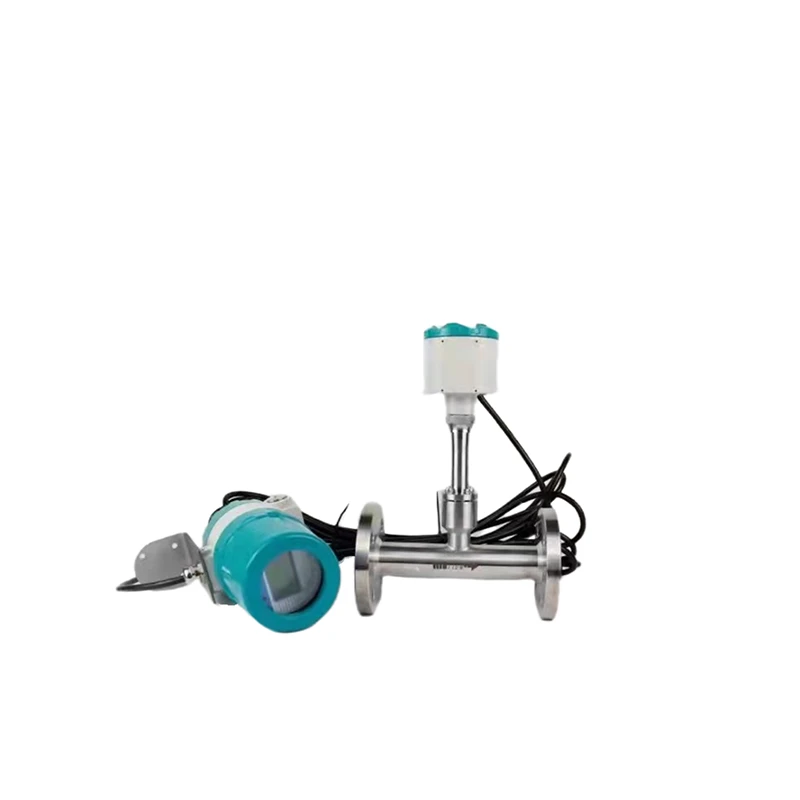

分体式热式气体质量流量计是将传感探测单元与信号变送显示单元物理分离的一款流量测量仪表，基于热扩散恒温差原理，直接测量气体质量流量、标况体积流量，无需温度、压力补偿。整套仪表由现场安装的传感器（管段式传感器/插入式探杆组件）和远程安装的二次显示变送器两大部分组成，二者通过专用屏蔽电缆连接。专门用于高温、高震动、潮湿、易爆、管道位置狭小、人员不便靠近读数的工况，解决一体式表头现场查看、调试、维护困难的问题。
工作原理 / WORKING PRINCIPLE
工作原理与一体式热式气体质量流量计一致。传感器探头内装有测温、测流量两支铂电阻元件，电路维持两只传感器恒定温差；气体流过探头带走热量，系统改变加热功率维持温差恒定，加热功率与气体质量流量呈函数关系。流量原始信号在传感器端采集，通过屏蔽线缆传输至远端的分体变送器，由变送器完成流量运算、数据显示、参数设置以及信号输出。
产品优点 / PRODUCT ADVANTAGES
1. 传感器与表头分离安装，表头远离高温、强振动、高粉尘、强腐蚀、危险区域，改善仪表运行环境，延长表头电子元器件使用寿命；
2. 表头布置灵活，可安装在操作巡检面、中控室附近，方便日常读数、参数调试，无需攀爬管道或者进入危险区域；
3. 测量性能与同规格一体式热式流量计完全一致，直接测量气体质量流量，无需温压补偿，量程比宽，低流速灵敏度高，压损极小；
4. 传感器无运动部件，可靠性高；分体表头故障时，只需要检修*换表头，无需拆除管道上的传感器，减少停机风险；
5. 信号传输采用专用屏蔽线缆，抗干扰能力强；支持多种通讯与信号输出，可直接接入PLC、DCS、能源管理平台；
6. 既可做成分体‑插入式用于大管径风道、煤气管道，也可做成分体‑管段式用于中小口径高精度计量。
技术参数 / TECHNICAL PARAMETERS
| 性能 | 技术参数 | ||
| 公称通径 | DN15——DN300mm | ||
| 精度 | 示值的±0.5%,可选示值的±0.3%或±0.2% | ||
| 衬里材料 | 聚四氟乙烯,PFA,F46,氯丁橡胶,聚氨酯橡胶,高温橡胶 | ||
| 电极材料 | SUS316,哈氏合金B/C,钛,钽,铂铱合金,不锈钢涂覆碳化钨 | ||
| 电极形式 | 标准型,刮刀型,可*换型 | ||
| 连接方式 | 法兰连接,插入式连接,卡箍连接,夹持式连接,由壬式连接 | ||
| 介质温度 | 一体型 | -20℃～+60℃ | |
| 分体式 | 氯丁橡胶衬里、聚氨酯衬里 | -10℃～+80℃ | |
| PTFE衬里、PFA衬里、F46衬里 | -10℃～+160℃ | ||
| 公称压力 | 1.6～2.5Mpa（特殊压力可定制） | ||
| 环境温度 | -40℃～+55℃ | ||
| 环境湿度 | 5～100%RH（相对湿度） | ||
| 介质导电率 | ≥20μs/cm | ||
| 测量范围 | 1500：1 流速设定<15m/s | ||
| 结构形式 | 一体型、分体型、沉浸型、防爆型 | ||
| 防护等极 | IP65、IP68可选 | ||
| 防爆标志 | ExmdIIT 4 | ||
应用领域 / APPLICATION FIELD
电磁流量计应用于：石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。
一台满足各类行业流量测量
