详情内容 产品简介 / INTRODUCTION

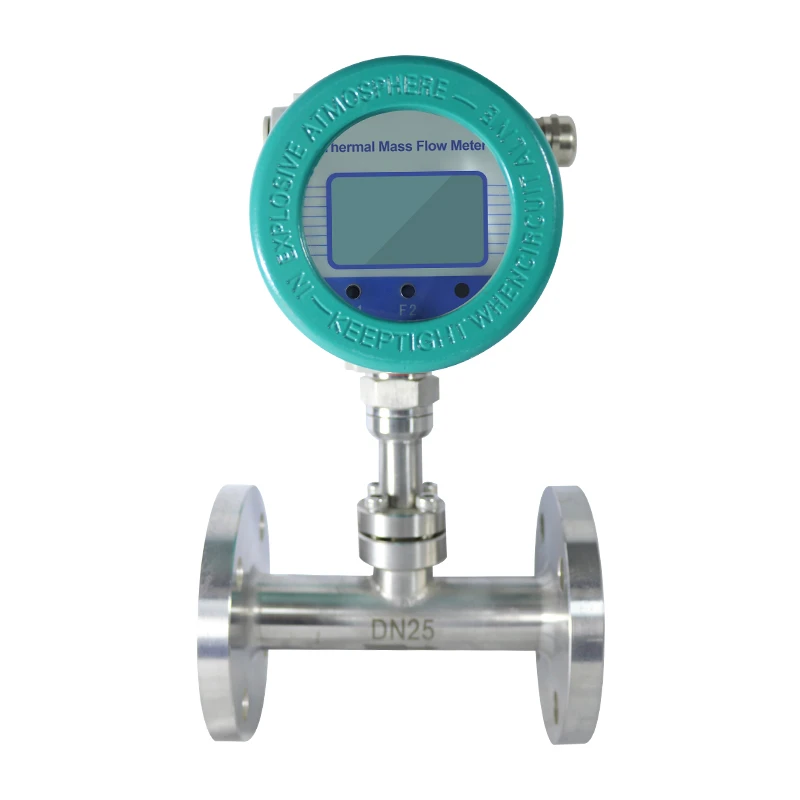

热式气体质量流量计是依据热扩散（恒温差）原理研发的气体专用流量计量仪表，可直接测量气体质量流量、标况体积流量，无需温度、压力补偿，是工业气体能耗计量、工艺流量监测的主流仪表。产品分为管段式、插入式两种结构：管段式适用于中小口径管道，测量精度*高；插入式多用于大口径管道、风道，具备安装成本低、可在线维护的优势，广泛应用于各行各业的气体流量管控。
工作原理 / WORKING PRINCIPLE
传感器包含测温、测速两支铂电阻探头，电路维持两个传感器之间恒定温差。当气体介质流经传感元件时，气流带走加热传感器的热量，系统通过调整加热功率保持温差恒定，加热功率与气体质量流量形成稳定数学关系。仪表采集功率信号运算直接输出质量流量，测量结果不受工况温度、压力波动影响。
产品优点 / PRODUCT ADVANTAGES
1. 直接测量气体质量流量，不需要温压补偿，简化配套系统，降低设备投入；
2. 量程比宽，可达100:1，低流速检测性能优异，可捕捉微小泄漏、低流量工况；
3. 传感器无运动部件，耐震动、磨损小，压力损失极低，几乎不造成管网输送阻力；
4. 管段式安装简便，计量精度高；插入式无需切断管道，大管径项目经济性突出，选配球阀底座可实现不停产在线拆装检修；
5. 内置故障自诊断功能，支持4‑20mA、RS485‑Modbus、HART、继电器**等多种输出信号，可对接PLC、DCS、能源管理平台；
6. 适配介质种类广，可测量压缩空气、天然气、氮气、氧气、沼气、高炉煤气、烟气、曝气空气等多种气体。
技术参数 / TECHNICAL PARAMETERS
| 性能 | 技术参数 | ||
| 公称通径 | DN15——DN300mm | ||
| 精度 | 示值的±0.5%,可选示值的±0.3%或±0.2% | ||
| 衬里材料 | 聚四氟乙烯,PFA,F46,氯丁橡胶,聚氨酯橡胶,高温橡胶 | ||
| 电极材料 | SUS316,哈氏合金B/C,钛,钽,铂铱合金,不锈钢涂覆碳化钨 | ||
| 电极形式 | 标准型,刮刀型,可*换型 | ||
| 连接方式 | 法兰连接,插入式连接,卡箍连接,夹持式连接,由壬式连接 | ||
| 介质温度 | 一体型 | -20℃～+60℃ | |
| 分体式 | 氯丁橡胶衬里、聚氨酯衬里 | -10℃～+80℃ | |
| PTFE衬里、PFA衬里、F46衬里 | -10℃～+160℃ | ||
| 公称压力 | 1.6～2.5Mpa（特殊压力可定制） | ||
| 环境温度 | -40℃～+55℃ | ||
| 环境湿度 | 5～100%RH（相对湿度） | ||
| 介质导电率 | ≥20μs/cm | ||
| 测量范围 | 1500：1 流速设定<15m/s | ||
| 结构形式 | 一体型、分体型、沉浸型、防爆型 | ||
| 防护等极 | IP65、IP68可选 | ||
| 防爆标志 | ExmdIIT 4 | ||
应用领域 / APPLICATION FIELD
电磁流量计应用于：石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。
一台满足各类行业流量测量
