分体式电磁流量计

类别:电磁流量计系列
咨询热线
19561909179
详情内容
content details

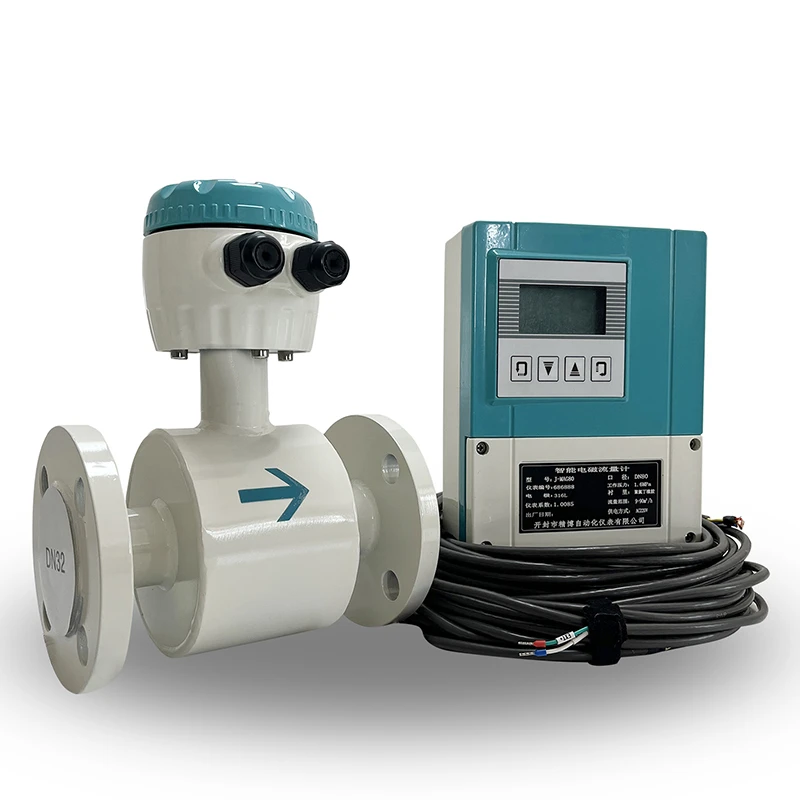

分体式电磁流量计

★ 测量管内无可动部件,便于维护管理;无阻流部件,因此无压力损失。
★ 被测液体*低电导率≥5μs/cm,配合各种衬里材料,可适用于测量各种酸、碱、盐溶液及 泥浆、矿浆、纸浆等介质的流量。
★ 流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,测量精度高。
★ 合理选用衬里及电极材料,可实现良好的耐腐蚀性和耐磨性。
★ 低频矩形波激磁,不受工频及现场各种杂散干扰的影响,工作稳定可靠。
★ 不受流体方向影响,正反向均可准确计量。
★ 量程比1:120(0.1m/s~12m/s),满量程流速范围宽。
★ 汉字液晶背光显示,可在线修改参数,操作简单方便。
★ 具有空管测量、**功能,并能适应不同的流体介质。
★ 掉电时间记录功能,自动记录仪表系统电源间断时间,补算漏计流量。
★ 小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制。
产品简介 / INTRODUCTION

分体式电磁流量计符合标准JB/T9248-2015《电磁流量计》,是一种测量导电介质体积流量的感应仪表,在进行现场监测显示的同时,可输出标准的电流信号,供记录、调节、控制使用,实现检测自动控制,并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。



工作原理 / WORKING PRINCIPLE

根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:
E=KBVD

式中:
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,**输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。





产品优点 / PRODUCT ADVANTAGES

1、电磁流量计传感器结构简单,测量管内没有可动部件,无任何阻碍流体流动的节流部件;

2、可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量;

3、测量过程中,它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响;

4、电磁流量计的输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关;

5、电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量;

6、工业用电磁流量计的口径选择范围宽。




技术参数 / TECHNICAL PARAMETERS
性能技术参数
公称通径DN3——DN3000mm
精度示值的±0.5%,可选示值的±0.3%或±0.2%
衬里材料聚四氟乙烯,PFA,F46,氯丁橡胶,聚氨酯橡胶,高温橡胶
电极材料SUS316,哈氏合金B/C,钛,钽,铂铱合金,不锈钢涂覆碳化钨
电极形式标准型,刮刀型,可更换型
连接方式法兰连接,插入式连接,卡箍连接,夹持式连接,由壬式连接
介质温度一体型-20℃~+60℃
分体式氯丁橡胶衬里、聚氨酯衬里-20℃~+60℃
-20℃~+120℃、-20℃~+180度℃-10℃~+160℃
公称压力0.6~4.0Mpa(特殊压力可定制)
环境温度-25℃~+60℃
环境湿度5~100%RH(相对湿度)
介质导电率≥20μs/cm
测量范围1500:1  流速设定<15m/s
结构形式一体型、分体型、沉浸型、防爆型
防护等极IP65、IP68可选
防爆标志ExmdIIT 4
产品标准JB/T9248-2015电磁流量计




应用领域 / APPLICATION FIELD

电磁流量计应用于:石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。

一台满足各类行业流量测量
