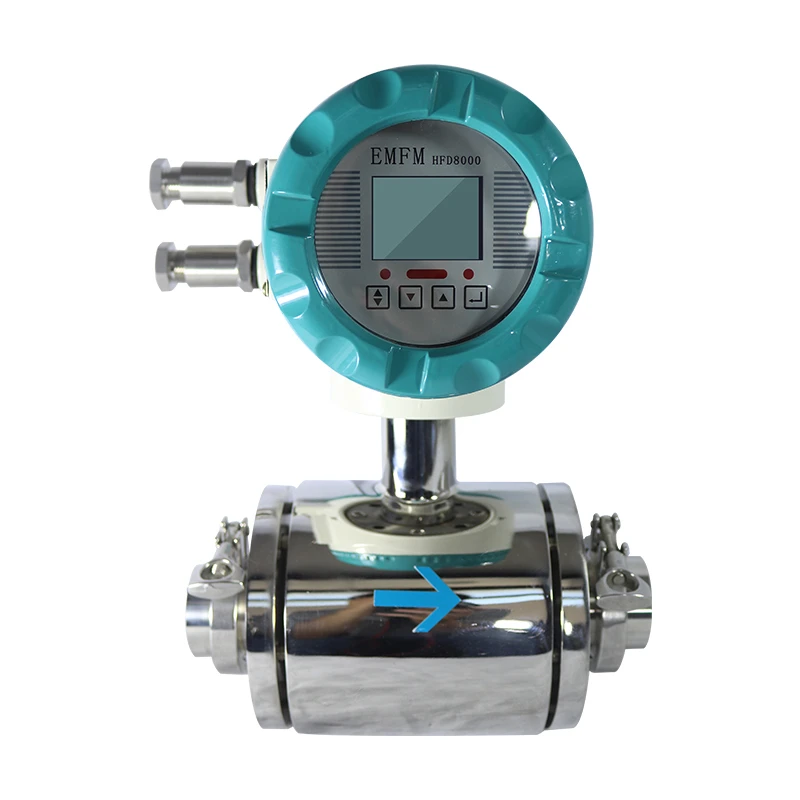

卫生型卡箍电磁流量计

类别:电磁流量计系列
咨询热线
19561909179
详情内容
content details
产品简介 / INTRODUCTION
卡箍式电磁流量计根据法拉第电磁感应定律进行流量测量。电磁流量计的优点是压损极小,可测流量范围大。*大流量与*小流量的比值一般为20 : 1以上,适用的工业管径范围宽,输出信号和被测流量呈线性,**度较高,可测量电导率≥ 5μ s/cm 的液体。

电磁流量计卡箍式安装方式具有安装、清洗方便等优点,常应用于食品生产、制药行业药剂测量以及净水监测等场合。

工作原理 WORKING PRINCIPLE

根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:
E=KBVD

式中:
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,**输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。

产品优点  PRODUCT ADVANTAGES

1、 采用新型的卫生型衬里材料,防止了测量介质残余物在测量管中的堆积;

2、 测量管无阻碍活动部件、无压损、直管段要求较低;

3、传感器采用新一代专用衬里技术,并使用特殊的镜面抛光PFA衬里;

4、智能转换器可同时显示体积流量百分比、瞬时流量、累积流量等测量数据;

5、采用快速连接方案,电磁流量计便于拆卸、维护和清洗、智能转换器采用液晶背光LED显示器,即使在强光下或夜晚也能清晰读数。

技术参数 TECHNICAL PARAMETERS

性能技术参数
公称通径DN10mm——DN200mm
精度示值的±0.5%,可选示值的±0.3%或±0.2%
衬里材料食品级硬橡胶,F46,PFA
电极材料SUS316,哈氏合金B/C
电极形式标准型
连接方式卡箍式连接
介质温度一体型-10℃~+60℃
分体式


-10℃~+160℃
公称压力0.6-1.6Mpa
环境温度-25℃~+60℃
环境湿度5~100%RH(相对湿度)
介质导电率≥20μs/cm
测量范围1500:1  流速设定<15m/s
结构形式一体型、分体型
防护等极IP65、IP68可选
防爆标志ExmdIIT 4
产品标准JB/T9248-2015电磁流量计

应用领域  APPLICATION FIELD

电磁流量计应用于:石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。
