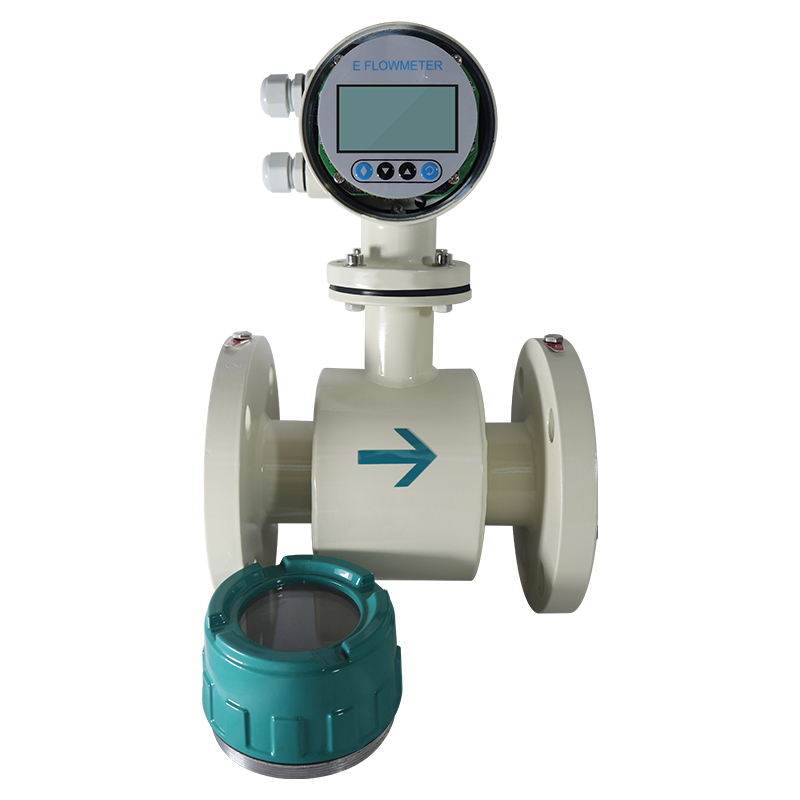

详情内容 电磁流量计
★ 被测液体电导率≥5μs/cm，配合各种衬里材料，可适用于测量各种酸、碱、盐溶液及 泥浆、矿浆、纸浆等介质的流量。
★ 流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，测量精度高。
★ 合理选用衬里及电极材料，可实现良好的耐腐蚀性和耐磨性。
★ 低频矩形波激磁，不受工频及现场各种杂散干扰的影响，工作稳定可靠。
★ 不受流体方向影响，正反向均可准确计量。
★ 量程比1：120(0.1m/s～12m/s)，满量程流速范围宽。
★ 汉字液晶背光显示，可在线修改参数，操作简单方便。
★ 具有空管测量、**功能，并能适应不同的流体介质。
★ 掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量。
★ 小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。
电磁流量计符合标准JB/T9248-2015《电磁流量计》，是一种测量导电介质体积流量的感应仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现检测自动控制，并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。已取得了国家防爆电气产品质检中心颁发的防爆合格证，防爆标志为EXD11CT6，适用于各种**性环境的液体测量。
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，**输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
2、可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量；
3、测量过程中，它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响；
4、电磁流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态(层流或湍流)无关；
5、电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量；
6、工业用电磁流量计的口径选择范围宽。
| 性能 | 技术参数 | ||
| 公称通径 | DN3——DN3000mm | ||
| 精度 | 示值的±0.5%,可选示值的±0.3%或±0.2% | ||
| 衬里材料 | 聚四氟乙烯,PFA,F46,氯丁橡胶,聚氨酯橡胶,高温橡胶 | ||
| 电极材料 | SUS316,哈氏合金B/C,钛,钽,铂铱合金,不锈钢涂覆碳化钨 | ||
| 电极形式 | 标准型,刮刀型,可更换型 | ||
| 连接方式 | 法兰连接,插入式连接,卡箍连接,夹持式连接,由壬式连接 | ||
| 介质温度 | 一体型 | -20℃～+60℃ | |
| 分体式 | 氯丁橡胶衬里、聚氨酯衬里 | -20℃～+60℃ | |
| -20℃~+120℃、-20℃~+180度℃ | -10℃～+160℃ | ||
| 公称压力 | 0.6～4.0Mpa（特殊压力可定制） | ||
| 环境温度 | -25℃～+60℃ | ||
| 环境湿度 | 5～100%RH（相对湿度） | ||
| 介质导电率 | ≥20μs/cm | ||
| 测量范围 | 1500：1 流速设定<15m/s | ||
| 结构形式 | 一体型、分体型、沉浸型、防爆型 | ||
| 防护等极 | IP65、IP68可选 | ||
| 防爆标志 | ExmdIIT 4 | ||
| 产品标准 | JB/T9248-2015电磁流量计 | ||
电磁流量计应用于：石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。
1、无振动、无强电磁场的地方（如大电机、变频器附近）；
2、尽量垂直安装，水平安装需要安装在低处，不能安装管道顶点，保证满管，防止气泡；
3、直管段要求，*好保证前10倍后5倍管径；
4、焊接式的安装时候要注意不要连接仪器焊接，防止伤害流量计；
5、外壳尽量接地，屏蔽线单端接地，接到点不能与强电共地；
6、如果为了维修简便，安装位置需要选好，满足维修要求。同时，可以安装旁管，故障时候流体走旁管；
7、避免阳光直射、高温的地方，做好防水、防潮处理；
8、其他应该考虑的要求，信号走线不要跟强电线路一起。
